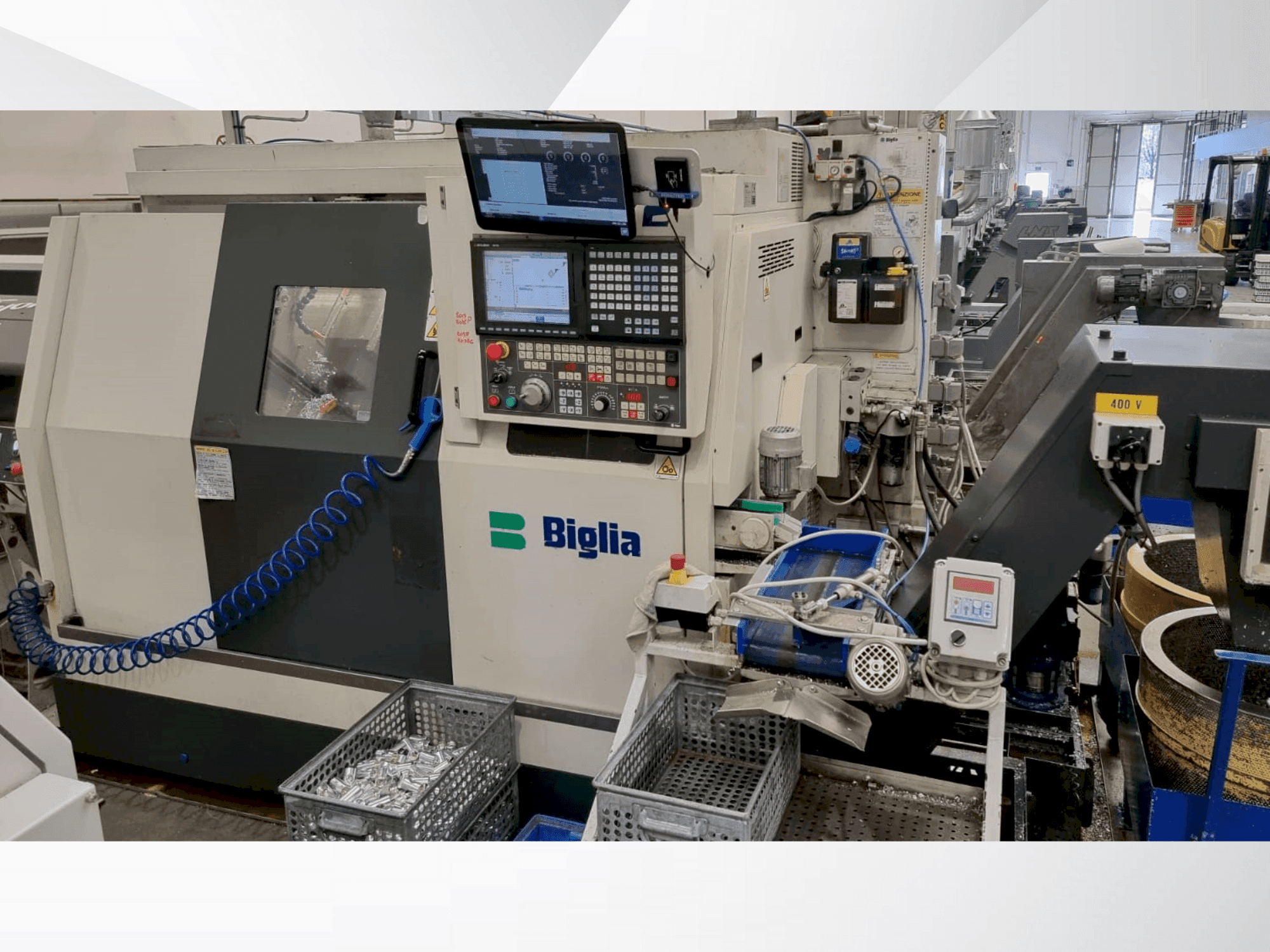

Biglia - B436 Y2IT-TUR-BIG-2017-00001

Dotazione supplementare

• Portautensili / Revolver 1 con 8 posti utensile / Sistema di utensili a gambo cilindrico 25 x 48 mm / Torretta 2 con 6 posti utensile.
• Convogliatore trucioli: Altezza di scarico 650 mm / Impianto idraulico: Portata 19 l/min. / Pressione del sistema 90 bar.
• Volume di riempimento 50 litri / Sistema di raffreddamento: portata 40 l/min / pressione del sistema 4 bar / volume di riempimento 210 litri.
• Dispositivo di alimentazione del materiale: diametro dell'asta max 52 mm.
• Corsa di avanzamento max. 80 mm / Forza di avanzamento 3000 N / Dispositivo di espulsione per mandrino sincronizzato: corsa di espulsione 40 mm.
• Dispositivo idraulico di espulsione e lavaggio: corsa di espulsione 40 mm / Dispositivo di retroforatura: max. 5 utensili fissi. 5 utensili fissi.
• Max. 3 utensili fissi e 2 utensili azionati / Velocità 6000 min-1. / Coppia 8 Nm / Foro di montaggio utensile 25 mm.

Vantaggi della macchina

Vantaggi tecnici della macchina

• Asse x: 85 mm (asse x₁), 85 mm (asse x₂), 170 mm (asse x₃) / asse y: 50 mm (+25/-25) (asse y₁), 50 mm (+25/-25) (asse y₂) / asse z: 300 mm (asse z₁), 300 mm (asse z₂), 340 mm (asse z₃).
• Impianto idraulico: capacità del serbatoio: 25 litri / potenza del motore: 2. 2 kw / pressione massima: 40 bar.
• Sistema di lubrificazione: capacità del serbatoio: 3 litri / la macchina è certificata ce.
• Trasmissione motorizzata della torretta: potenza del motore del mandrino portautensili: 2. 2 kw.
• Coppia massima: 22 nm.
• Diametro della barra di alesatura: 20 mm.
• Torrette: portautensili compatibili con i portautensili tipo: biglia. / dimensioni del gambo dell'utensile: 16x16 mm. / diametro della barra di alesaggio: 20 mm.

Informazioni extra

Potenza: 40 kW, 70 A. Pannello di controllo: BIGLIA. Alimentazione: 400V 50Hz. Campo di lavoro: Diametro massimo di rotazione della barra: 36 mm. Diametro del tubo di passaggio della barra: 37,5 mm. Mandrino principale: Velocità massima: 7000 giri/min. Tipo di flangia del naso del mandrino: 115 mm. Foro del mandrino: 46 mm. Diametro interno dei tre cuscinetti anteriori: 75 mm. Potenza del motore del mandrino: 11 kW. Potenza continua del motore del mandrino: 7,5 kW. Potenza costante da: 1700 giri/min. Coppia massima: 62 Nm. Sezione di spinta del cilindro di chiusura del mandrino: 75 cm². Corsa del cilindro di chiusura della pinza: 26 mm. Forza di chiusura regolabile da 5 a 30 Bar. Forza di chiusura massima: 2250 daN. Contromandrino: Velocità massima: 7000 giri/min. Tipo di flangia del naso del mandrino: 115 mm. Foro del mandrino: 46 mm. Diametro interno dei tre cuscinetti anteriori: 75 mm. Potenza del motore del mandrino: 11 kW. Potenza continua del motore del mandrino: 7,5 kW. Potenza costante da: 1700 giri/min. Coppia massima: 62 Nm. Sezione di spinta del cilindro di chiusura del mandrino: 75 cm². Corsa del cilindro di chiusura della pinza: 26 mm. Forza di chiusura regolabile da 5 a 30 Bar. Forza di chiusura massima: 2250 daN. Slitta trasversale superiore: Asse Z₁ (slitta longitudinale): Corsa massima: 300 mm. Diametro/passo della vite: 25/10 mm. Velocità massima di rotazione: 30 m/min. Asse X₁ (slitta trasversale): Corsa massima: 85 mm. Diametro/passo della vite: 25/10 mm. Velocità massima rapida: 15 m/min. Asse Y₁ (slitta verticale): Corsa massima: 50 mm (+25/-25). Diametro/passo della vite: 25/5 mm. Velocità massima rapida: 15 m/min. Slitta trasversale inferiore: Asse Z₂ (slitta longitudinale): Corsa massima: 300 mm. Diametro/passo della vite: 25/10 mm. Velocità massima di rotazione: 30 m/min. Asse X₂ (slitta trasversale): Corsa massima: 85 mm. Diametro/passo della vite: 25/5 mm. Velocità massima rapida: 15 m/min. Asse Y₂ (slitta verticale): Corsa massima: 50 mm (+25/-25). Diametro/passo della vite: 25/5 mm. Velocità massima rapida: 15 m/min. Slitta trasversale del contromandrino: Asse Z₃ (slitta longitudinale): Corsa massima: 340 mm. Diametro/passo della vite: 25/10 mm. Velocità massima rapida: 30 m/min. Asse X₃ (slitta trasversale): Corsa massima: 170 mm (+85/-85). Diametro vite: 25/5 mm. Velocità massima rapida: 15 m/min.
