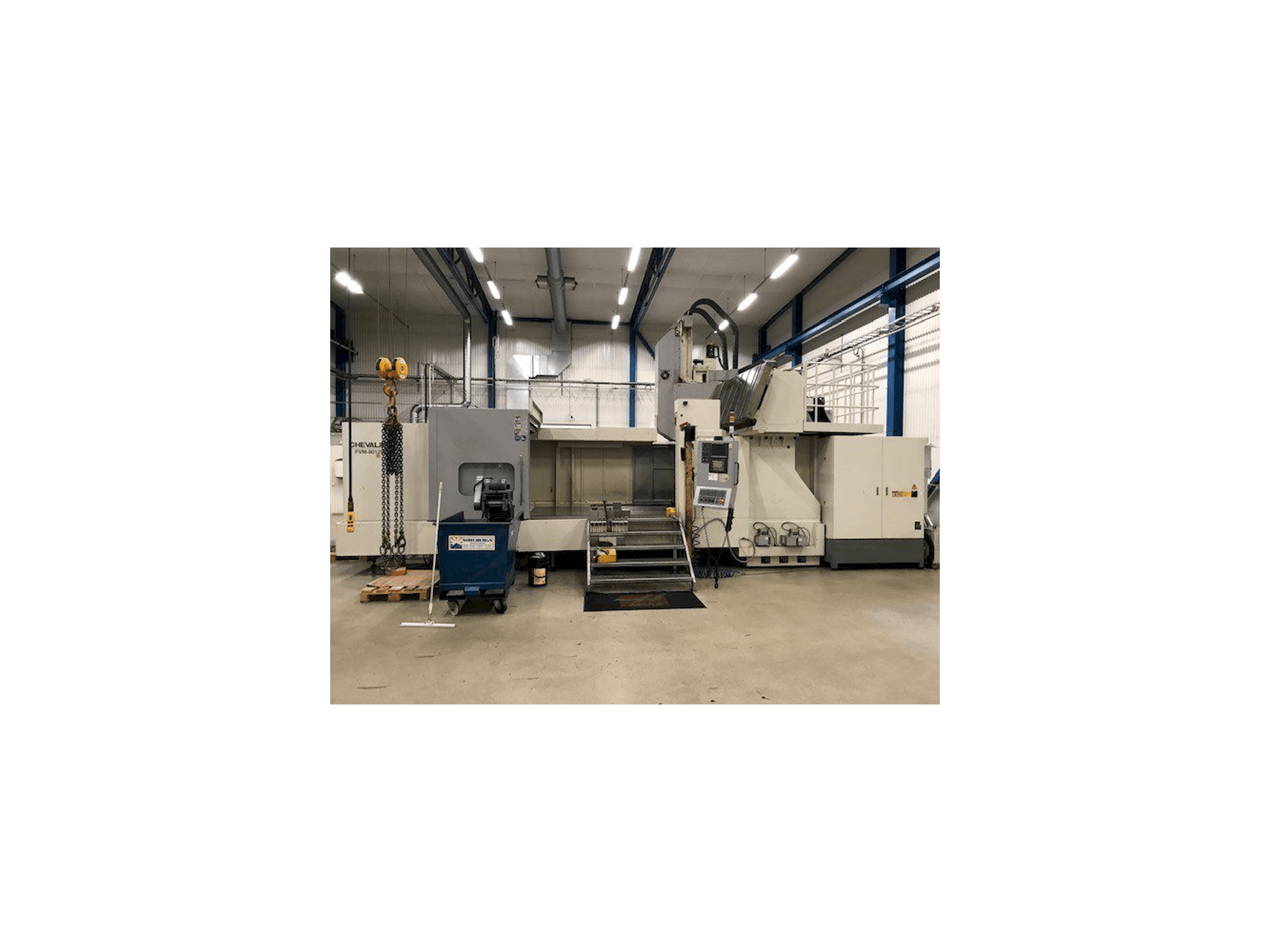

Vista frontale della macchina Chevalier FVM-80125DC

Grazie per la visita

Questa macchina è stata venduta di recente. Controlla le macchine simili disponibili o inviaci una richiesta.

Vedi tutte le macchine simili

Vedi macchine simili

Chevalier FVM-80125DC

Galleria foto

Chevalier - FVM-80125DCSE-MIL-CHE-2010-00001

Venduta

Hai altre domande? Contattaci!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contatta su Whatsapp

GINDUMAC
Prodotti
Macchine utensili
Fresatrice Chevalier FVM-80125DC

Mostra in lingua originale

Questa fresatrice Chevalier FVM-80125DC è stata costruita a Taiwan nel 2010. Viene azionato tramite un'unità di controllo FANUC OiM. Questo centro di lavoro a doppia colonna per la costruzione di stampi è in grado di lavorare con una velocità di rotazione del mandrino fino a 6000 giri/min.

Panoramica

marca: Chevalier
anno: 2010
MODELLO: FVM-80125DC
Ore di esercizio: 0
tipo di applicazione: Fresatura
Località: Svezia
tipo di macchina: Centro di lavoro verticale
marca unità di controllo: FANUC

Informazioni tecniche - Chevalier FVM-80125DC

Informazioni generali

Lunghezza macchina: 8500 mm
Larghezza macchina: 5300 mm
Altezza macchina: 5700 mm
Peso della macchina: 37000 kg

Sistema di controllo

Modello: OiM
Lingua principale CNC: English
Lingua CNC personalizzabile: Si
Marca: FANUC

Trasmissione principale

Numero di mandrini: 1
Intervallo di velocità del mandrino: 6000 1/MIN
Potenza motore mandrino: 26 kW

Movimento

Movimento ASSE-X: 3200 mm
Corsa rapida ASSE-X: 10 m/min
Movimento ASSE-Y: 2100 mm
Corsa rapida ASSE-Y: 10 m/min
Movimento ASSE-Z: 1000 mm
Corsa rapida ASSE-Z: 12 m/min

Pezzo in lavorazione

Pezzo in lavorazione x: 3100 mm
Pezzo in lavorazione y: 1900 mm
Pezzo in lavorazione z: 1000 mm
Peso del pezzo in lavorazione: 10000 kg

Piano di lavoro

Lunghezza esterna: 3200 mm
Larghezza esterna: 1800 mm
Numero di sedi per utensili: 11
Distanza tra: 170 mm

Utensili

Sedi in magazzino: 60
Peso massimo: 20 kg
Diametro massimo utensile: 215 mm
Lunghezza massima utensile: 350 mm
Tipo portautensili: BT50

Media

Collegamento elettrico principale: 380 V
Trasportatore di trucioli: Si
Raffreddamento interno: Si

Informazioni aggiuntive

Vantaggi della macchina

Vantaggi qualitativi della macchina

Opzione di controllo manuale della guida fanuc
Sistema di lubrificazione automatica

Vantaggi tecnici della macchina

Maniglia da corsa remota
Refrigerante passante per mandrino 30 bar
Mandrino circolare a getto di refrigerante con raffreddamento laterale
Viti a sfere cave di classe x/y c3 con sistema di raffreddamento dell'olio
Trasportatore di trucioli a catena sull'asse y
Sistema di raffreddamento dell'olio del mandrino
Convogliatore di trucioli a doppia coclea sull'asse x
Box way y / z: 175/70
Guide lineari in x: 5. 800 x 55
Velocità di avanzamento: 1-7. 000 mm/min

Storia della macchina

Industrie

Industria della costruzione di stampi

Prodotto finale

Stampi
