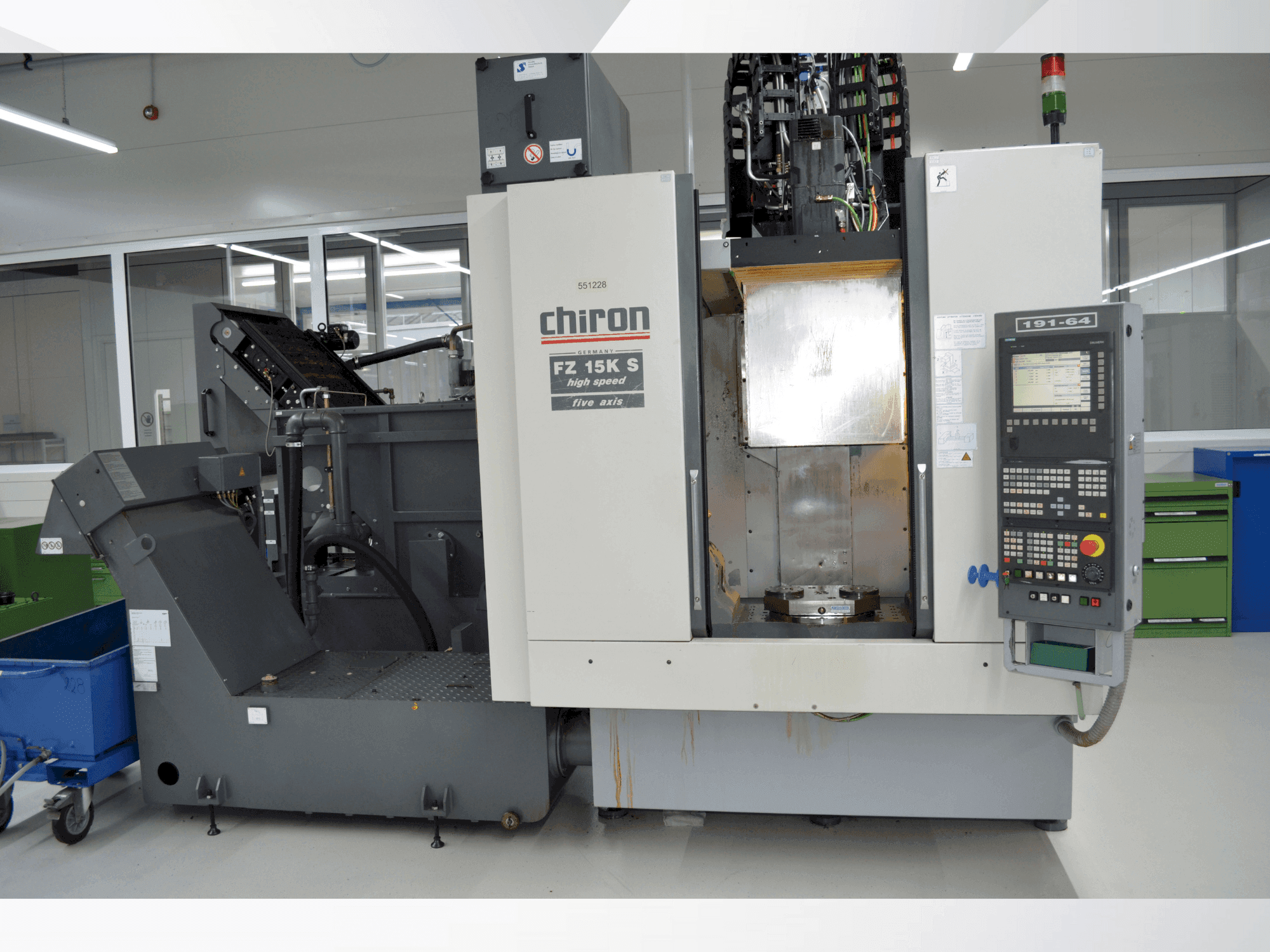

Vista frontale della macchina CHIRON FZ 15KS five axis high speed

Grazie per la visita

Questa macchina è stata venduta di recente. Controlla le macchine simili disponibili o inviaci una richiesta.

Vedi tutte le macchine simili

Vedi macchine simili

CHIRON FZ 15KS five axis high speed

Galleria foto

CHIRON - FZ 15KS five axis high speedDE-MIL-CHI-2008-00003

Venduta

Hai altre domande? Contattaci!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Contatta su Whatsapp

GINDUMAC
Prodotti
Macchine utensili
➤ Lavorazione CHIRON FZ 15KS a cinque assi ad alta velocità

Mostra in lingua originale

Questa CHIRON FZ 15KS a 5 assi ad alta velocità è stata prodotta nel 2008. Presenta un azionamento del mandrino principale con potenza fino a 14 kW, un magazzino da 48 utensili con utensili HSK A63 e una velocità di traslazione rapida di 60 m/min. Le distanze di traslazione sono X 550 mm, Y 400 mm, Z 360 mm. Attualmente funziona come un 4 assi a causa dell'asse C deselezionato. Se desiderate ottenere capacità di fresatura di alta qualità, prendete in considerazione la macchina CHIRON FZ 15KS che abbiamo in vendita. Contattateci per maggiori informazioni.

Panoramica

marca: CHIRON
anno: 2008
MODELLO: FZ 15KS five axis high speed
Ore di esercizio: 55000
tipo di applicazione: Fresatura
Località: Germania
tipo di macchina: Centro di lavoro verticale
marca unità di controllo: SIEMENS

Informazioni tecniche - CHIRON FZ 15KS five axis high speed

Sistema di controllo

Marca: SIEMENS
Modello: SINUMERIK 840D

Trasmissione principale

Potenza motore principale: 9.5 kW (100% ED), 14 kW (15% ED)
Numero di assi: 5

Movimento

Movimento ASSE-X: 550 mm
Forza di avanzamento ASSE-X: 0.5g
Corsa rapida ASSE-X: 60 m/min
Movimento ASSE-Y: 400 mm
Forza di avanzamento ASSE-Y: 1.0g
Corsa rapida ASSE-Y: 60 m/min
Movimento ASSE-Z: 360 mm
Forza di avanzamento ASSE-Z: 1.2g
Corsa rapida ASSE-Z: 60 m/min

Torretta

Cono di adattamento: HSK A63

Utensili

Sedi in magazzino: 48
Peso massimo: 5 kg
Diametro massimo utensile: 82 mm
Lunghezza massima utensile: 125 mm

Media

Trasportatore di trucioli: Si

Dotazione supplementare

- Sistema di raffreddamento HL 450 / 900
- Pacchetto di raffreddamento interno con unità di aspirazione

Informazioni aggiuntive

Vantaggi della macchina

Vantaggi tecnici della macchina:
- - Motore ac per l'azionamento del mandrino principale
- - Capacità di foratura in st 60: diametro 30 mm
- - Taglio del filo: m 24
- - Capacità di macinazione in st 60: 300 cm³/min
- - Dispositivo girevole a 2 assi zas 280 - angolo di rotazione: ±110° precisione parziale: ±6'' max. Coppia trasmissibile: 1100 nm max. Velocità: 30 min^-1 coppia di mantenimento: 3800 nm
- - Piastra frontale a disco tondo nc - diametro: 280 mm max. Carico di trasporto: 320 kg max. Coppia trasmissibile: 700 nm coppia di tenuta: 2800 nm max. Velocità: 45 min^-1
- - Chiron lasercontrol single f500 distanza trasmettitore-ricevitore: 1000mm
- - Min. Diametro utensile: >1 mm
- - Altezza di espulsione: 1050 mm
- - Capacità del contenitore: 150 l
Vantaggi qualitativi della macchina:
- - L'asse c è difettoso ed è stato deselezionato
- - La macchina è pronta per l'uso e viene utilizzata in modalità a 4 assi.
- - Senza piastra di base sull'asse c
- - Pompa di sollevamento max. : 300l/min a 1. 3 bar

Informazioni extra

- Macchina ancora sotto tensione

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
