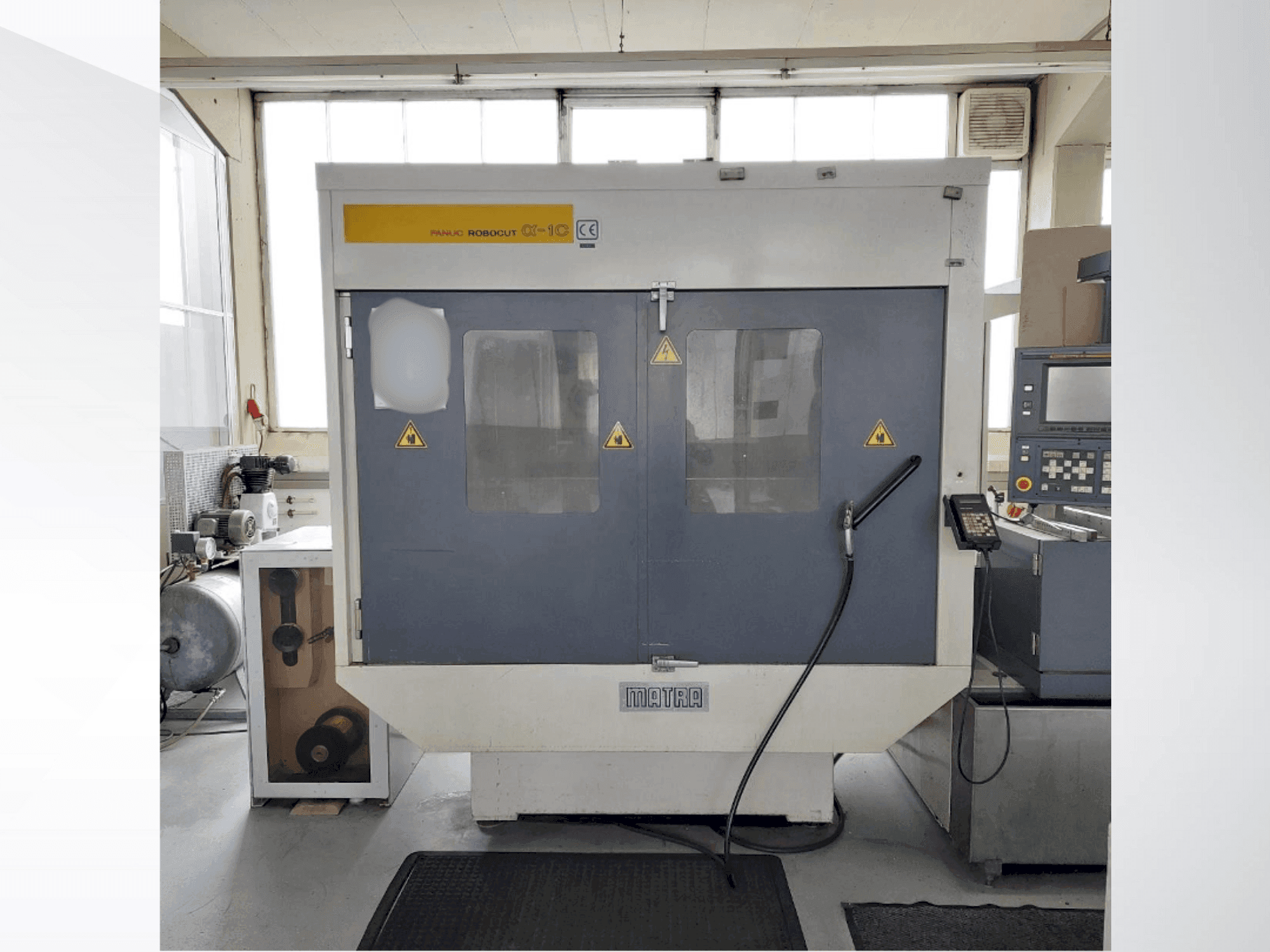

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Informazioni generali

• Lunghezza macchina: 2610 MM
• Larghezza macchina: 3270 MM
• Altezza macchina: 2240 MM
• Peso della macchina: 2600 KG

Sistema di controllo

• Modello: System 16-WB
• Marca: FANUC

Trasmissione principale

• Conicità massima: ± 30 degrees/80 mm (option ± 45 degrees/40 mm)
• Numero di assi: 5

Movimento

• Movimento ASSE-X: 520 mm
• Movimento ASSE-Y: 370 mm
• Movimento ASSE-Z: 300 mm (275 mm in water bath)
• Movimento U-Axis: ± 60 mm
• Movimento Asse-W: ± 60 mm

Pezzo in lavorazione

• Pezzo in lavorazione x: 790 mm
• Pezzo in lavorazione y: 730 mm
• Pezzo in lavorazione z: 275 mm
• Peso del pezzo in lavorazione: 650 kg (with coaxial spindle), 450 kg (with water bath)

Piano di lavoro

• Lunghezza esterna: 750 mm
• Larghezza esterna: 590 mm
