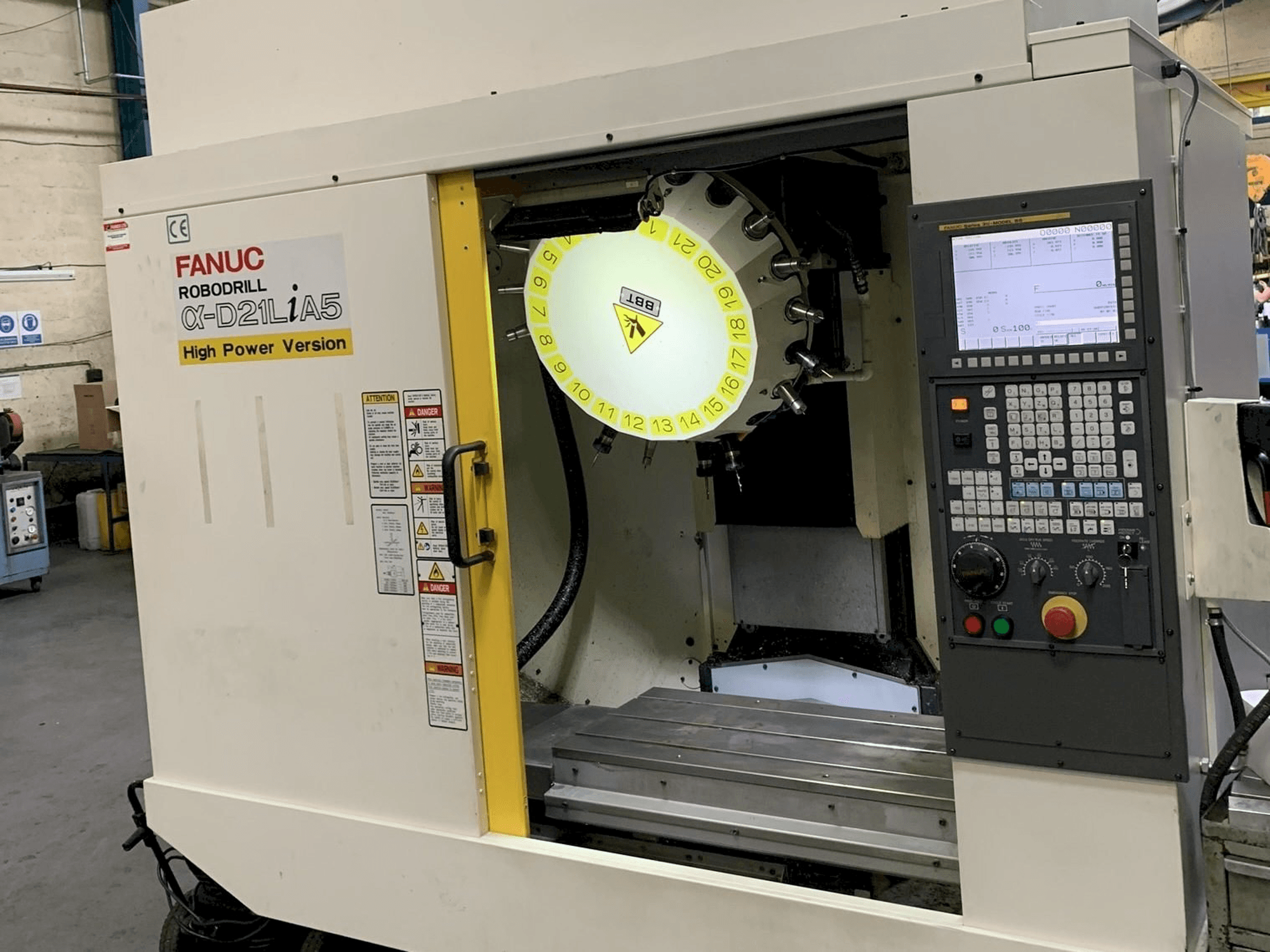

FANUC - Robodrill Alpha D21LiA5GB-MIL-FAN-2016-00001

Informazioni generali

• Lunghezza macchina: 2115 mm
• Larghezza macchina: 1900 mm
• Altezza macchina: 2182 mm

Sistema di controllo

• Modello: 31l
• Marca: FANUC

Trasmissione principale

• Numero di mandrini: 1
• Intervallo di velocità del mandrino: 24000 1/MIN
• Potenza motore mandrino: 26 kW

Movimento

• Movimento ASSE-X: 700 mm
• Alimentazione di lavoro ASSE-X: 30 m/min
• Corsa rapida ASSE-X: 54 m/min
• Movimento ASSE-Y: 400 mm
• Alimentazione di lavoro ASSE-Y: 30 m/min
• Corsa rapida ASSE-Y: 54 m/min
• Movimento ASSE-Z: 330 mm
• Alimentazione di lavoro ASSE-Z: 30 m/min
• Corsa rapida ASSE-Z: 54 m/min

Pezzo in lavorazione

• Peso del pezzo in lavorazione: 300 kg

Piano di lavoro

• Lunghezza esterna: 850 mm
• Larghezza esterna: 410 mm
• Distanza minima tra mandrino verticale e piano: 250 mm
• Distanza massima tra mandrino verticale e piano: 580 mm

Utensili

• Sedi in magazzino: 21
• Diametro massimo utensile: 40 mm
• Lunghezza massima utensile: 200 mm
• Tipo portautensili: BT30

Media

• Trasportatore di trucioli: Si
• Raffreddamento interno: Si
