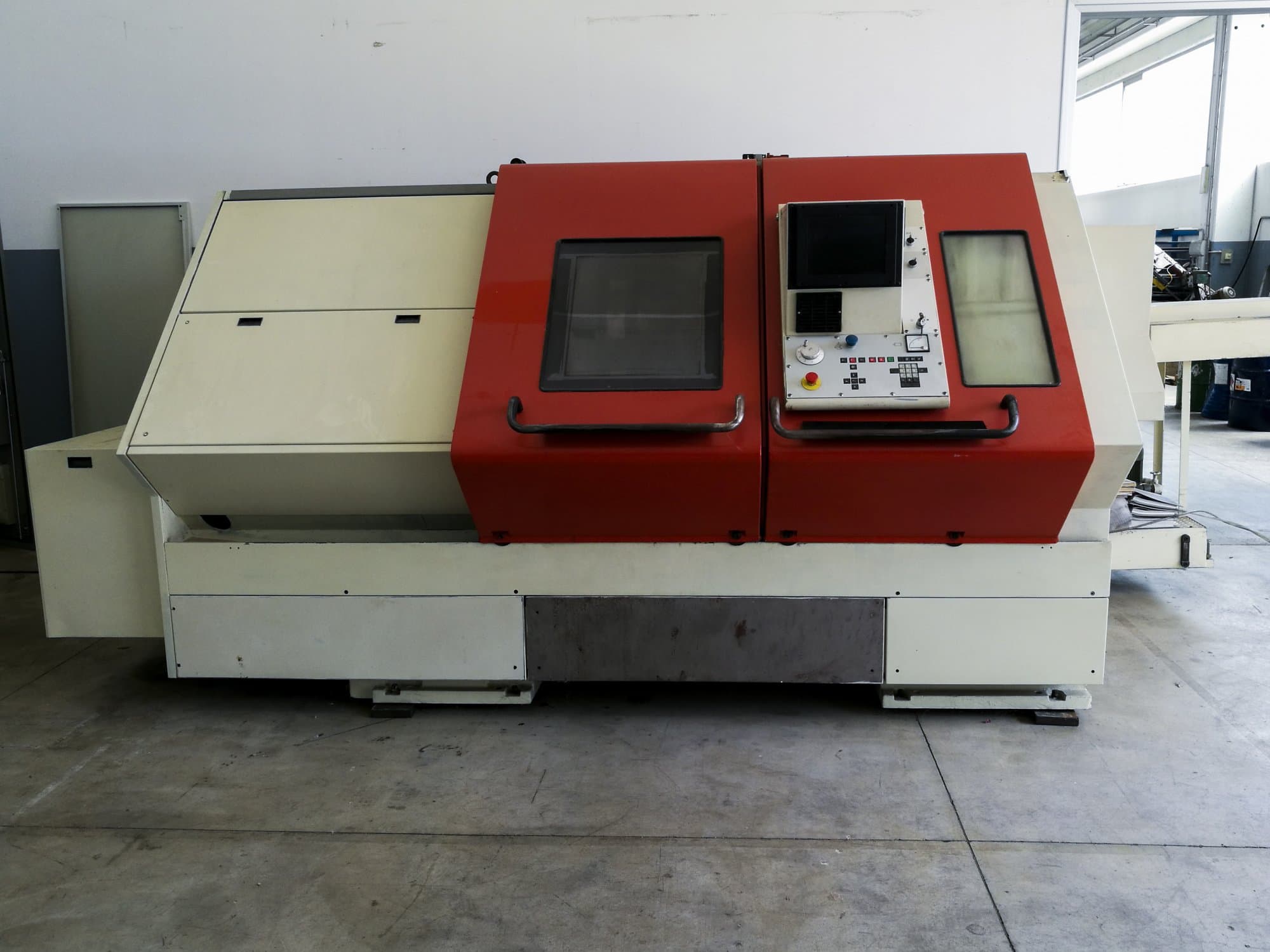

Gildemeister - NEF CT60IT-TUR-GIL-1992-00001

Informazioni generali

• Lunghezza macchina: 5400 mm
• Larghezza macchina: 2300 mm
• Altezza macchina: 2000 mm
• Peso della macchina: 7500 kg

Sistema di controllo

• Marca: SIEMENS

Trasmissione principale

• Numero di mandrini: 1
• Intervallo di velocità del mandrino: 16-3150 1/min
• Potenza motore mandrino: 30 kW
• Diametro interno del mandrino: 107 mm

Movimento

• Movimento ASSE-X: 380 mm
• Forza di avanzamento ASSE-X: 800 N
• Corsa rapida ASSE-X: 10 m/min
• Movimento ASSE-Z: 1100 mm
• Forza di avanzamento ASSE-Z: 1300 N
• Corsa rapida ASSE-Z: 10 m/min

Pezzo in lavorazione

• Diametro del pezzo su bancale: 600 mm
• Diametro del pezzo su supporto: 360 mm

Torretta

• Numero di torrette: 1
• Numero di sedi per utensili: 12
• Cono di adattamento: VDI 40

Tail Stock

• Diametro contropunta: 100 mm
• Potenza contropunta: 1200 N
• Scorrimento contropunta: 180 mm
• Cono contropunta: Mk 5

Media

• Collegamento elettrico principale: 380 V / 5 P / 50 Hz
• Trasportatore di trucioli: Si
