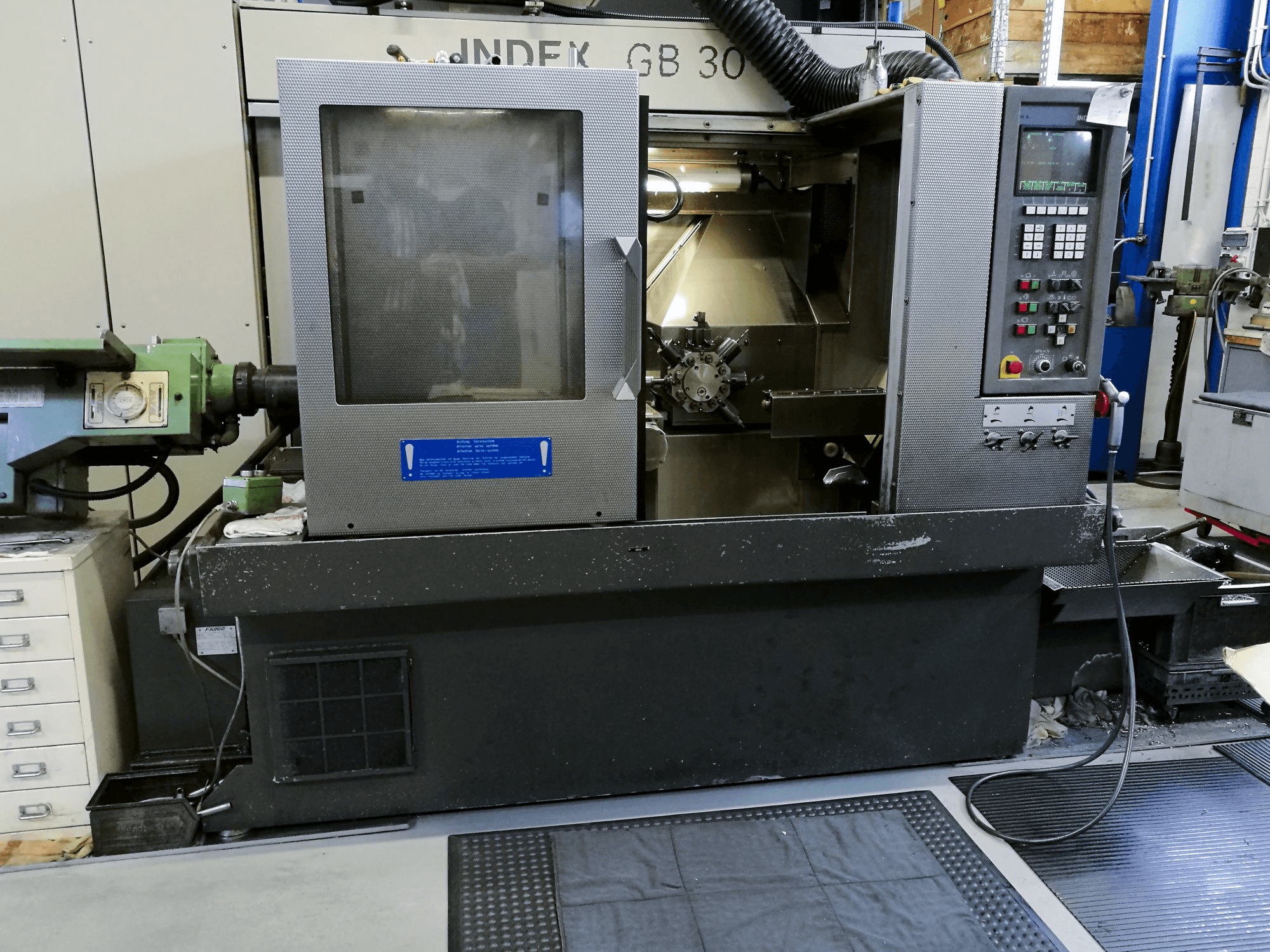

Index - GB 30DE-TUR-IND-1991-00001

Informazioni generali

• Lunghezza macchina: 2800 mm
• Larghezza macchina: 1600 mm
• Altezza macchina: 1700 mm
• Peso della macchina: 4000 kg

Sistema di controllo

• Interfaccia: Ethernet
• Marca: INDEX

Trasmissione principale

• Numero di mandrini: 1
• Intervallo di velocità del mandrino: 6000 1/MIN
• Diametro interno del mandrino: 42

Movimento

• Movimento Slitta trasversale 1: 50 mm (x)
• Forza di avanzamento Slitta trasversale 1: 4000N
• Corsa rapida Slitta trasversale 1: 15m/min
• Movimento Slitta trasversale 2: 50 mm (x)
• Forza di avanzamento Slitta trasversale 2: 4000N
• Corsa rapida Slitta trasversale 2: 15m/min
• Movimento Slitta a croce 1: 50 mm (x) / 120 mm (z)
• Forza di avanzamento Slitta a croce 1: (x) / 6800N (z)
• Corsa rapida Slitta a croce 1: 15m/min
• Movimento Slitta a croce 2: 50 mm (x) / 120 mm (z)
• Forza di avanzamento Slitta a croce 2: (x) / 6800N (z)
• Corsa rapida Slitta a croce 2: 15m/min
• Movimento Torretta: 96 mm (x) / 200 mm (z)
• Forza di avanzamento Torretta: (x) / 9000N (z)
• Corsa rapida Torretta: 15m/min

Pezzo in lavorazione

• Diametro del pezzo: 42 mm

Torretta

• Numero di torrette: 1
• Numero di sedi per utensili: 8

Media

• Collegamento elettrico principale: 400 V / 50 Hz
• Pressione dell'aria: 6 bar
• Serbatoio di lubrificazione: 250-300
• Serbatoio olio: 150-200
• Pressione dell'olio: 100
