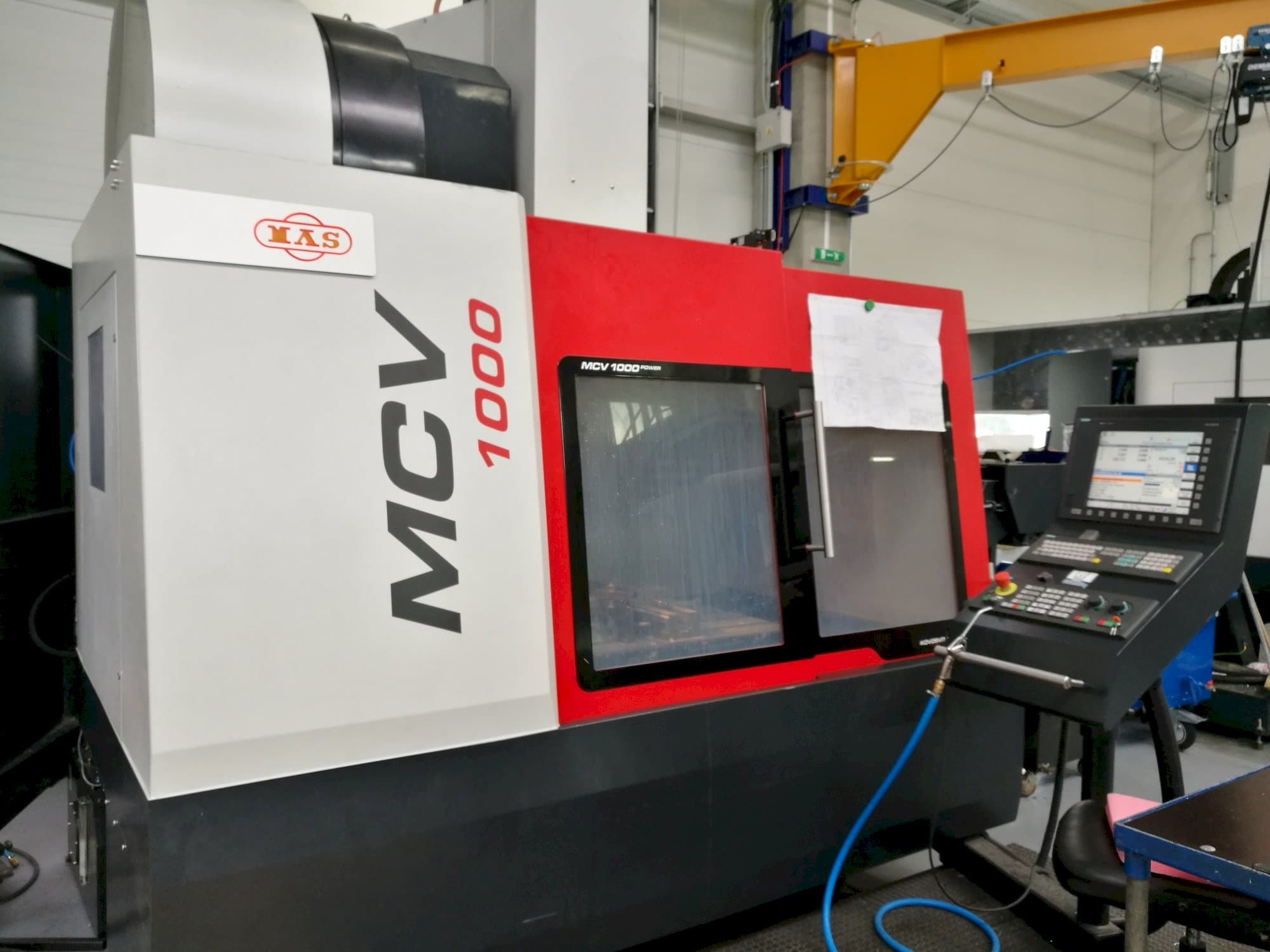

Vista frontale della macchina KOVOSVIT MAS MCV 1000 Power

Grazie per la visita

Questa macchina è stata venduta di recente. Controlla le macchine simili disponibili o inviaci una richiesta.

Vedi tutte le macchine simili

Vedi macchine simili

KOVOSVIT MAS MCV 1000 Power

Galleria foto

KOVOSVIT MAS - MCV 1000 PowerSK-MIL-KOV-2016-00001

Venduta

Hai altre domande? Contattaci!

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Contatta su Whatsapp

GINDUMAC
Prodotti
Macchine utensili
Centro di lavoro verticale KOVOSVIT MAS MCV 1000 Power Vertical Machining Center

Mostra in lingua originale

Questo centro di lavoro verticale KOVOSVIT MAS MCV 1000 Power Vertical Machining Center è stato realizzato nel 2016 nella Repubblica Ceca. Ha funzionato solo per 1000 ore. E' azionata da un'unità di controllo Siemens Sinumerik 840D, questa macchina può lavorare con una gamma di velocità del mandrino fino a 8000 giri/min.

Panoramica

marca: KOVOSVIT MAS
anno: 2016
MODELLO: MCV 1000 Power
Ore di esercizio: 1000
tipo di applicazione: Fresatura
Località: Slovacchia
tipo di macchina: Centro di lavoro verticale
marca unità di controllo: SIEMENS

Informazioni tecniche - KOVOSVIT MAS MCV 1000 Power

Informazioni generali

Lunghezza macchina: 4600 mm
Larghezza macchina: 3600 mm
Altezza macchina: 3330 mm
Peso della macchina: 11500 kg

Sistema di controllo

Modello: Sinumerik 840D
Marca: SIEMENS

Trasmissione principale

Numero di mandrini: 1
Intervallo di velocità del mandrino: 8000 rpm 1/MIN

Movimento

Movimento ASSE-X: 1016 mm
Movimento ASSE-Y: 610 mm
Movimento ASSE-Z: 720 mm

Pezzo in lavorazione

Peso del pezzo in lavorazione: 1200 kg

Piano di lavoro

Lunghezza esterna: 1300 mm
Larghezza esterna: 670 mm
Dimensioni sedi utensili: 5
Distanza tra: 125 mm

Utensili

Sedi in magazzino: 40
Diametro massimo utensile: 125 mm
Lunghezza massima utensile: 400 mm
Tipo portautensili: ISO 50

Media

Consumo di energia: 55 kVA

Informazioni aggiuntive

Vantaggi della macchina

Vantaggi tecnici della macchina:
- - Potenza del mandrino (s1/s6 - 40%) 28 / 43 kw
- - Coppia del mandrino (s1/s6 - 40%) 406 / 623 nm
- - Avanzamento di lavoro x, y, z 40000 mm. Min-1
- - Avanzamento rapido x, y, z 40 m. Min-1
- - Compensazione termica
- - Ethernet
- - Lubrificazione automatica delle parti mobili
- - Sistema di misura diretto
- - Aggregato di raffreddamento per il raffreddamento esterno
Vantaggi qualitativi della macchina:
- - Macchina come nuova
- - In funzione dal 2018

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
