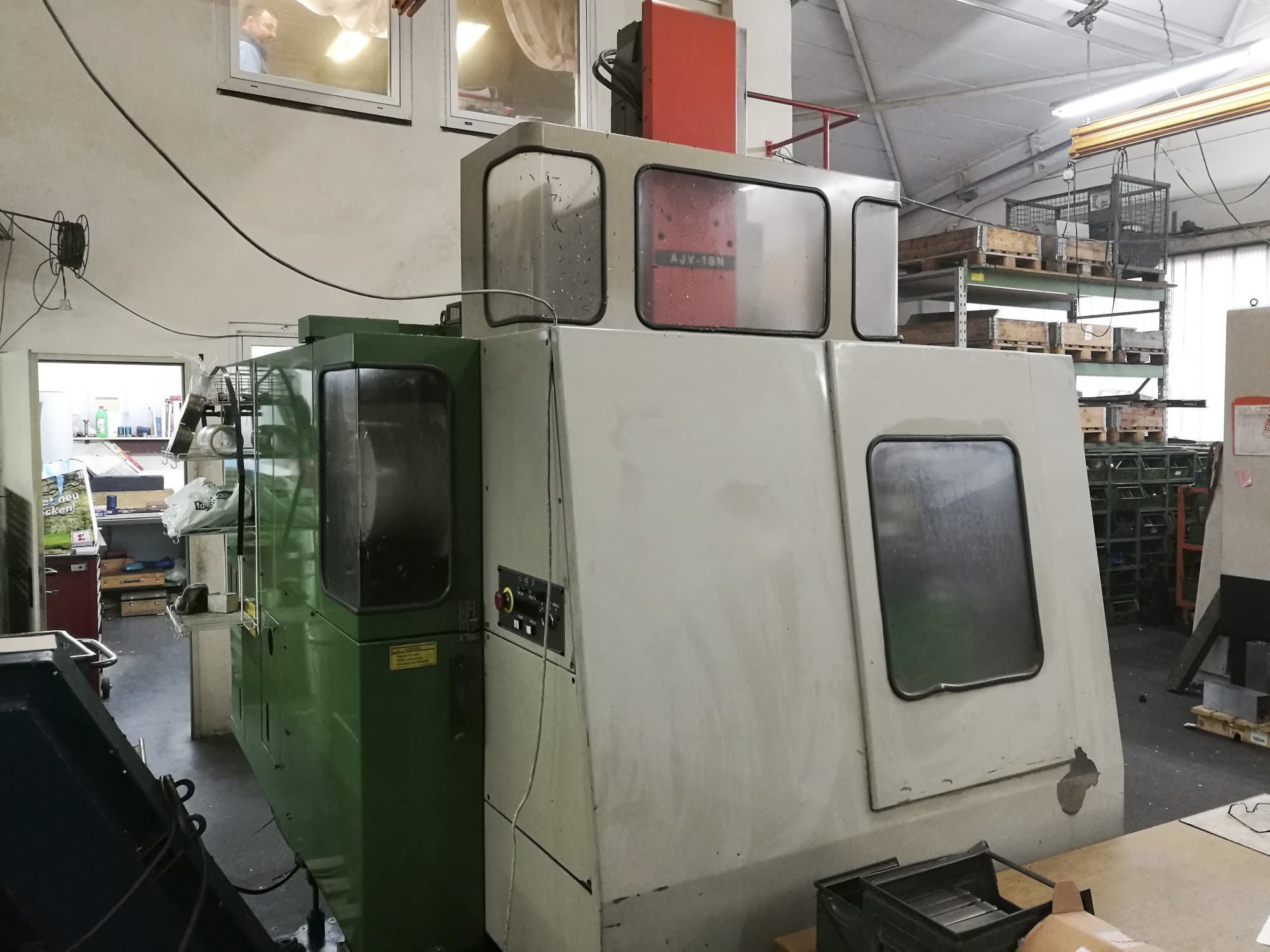

Mazak - AJV-18NDE-MIL-MAZ-1991-00001

Informazioni generali

• Lunghezza macchina: 4200 mm
• Larghezza macchina: 4000 mm
• Altezza macchina: 3000 mm
• Peso della macchina: 4600 kg

Sistema di controllo

• Modello: Mazatrol M32
• Interfaccia: Seriale
• Marca: MAZATROL

Trasmissione principale

• Numero di mandrini: 1
• Intervallo di velocità del mandrino: 10000 1/min
• Potenza motore mandrino: 5.5 kW
• Cono di adattamento: ISO 40

Movimento

• Movimento ASSE-X: 560 mm
• Corsa rapida ASSE-X: 30000 mm/min
• Gioco ASSE-X: 0.002 mm
• Movimento ASSE-Y: 410 mm
• Corsa rapida ASSE-Y: 30000 mm/min
• Gioco ASSE-Y: 0.01 mm
• Movimento ASSE-Z: 400 mm
• Corsa rapida ASSE-Z: 18000 mm/min

Pezzo in lavorazione

• Peso del pezzo in lavorazione: 300 kg

Piano di lavoro

• Lunghezza esterna: 400 mm
• Larghezza esterna: 900 mm
• Dimensioni sedi utensili: 18 mm
• Numero di sedi per utensili: 3
• Distanza tra: 125 mm

Utensili

• Sedi in magazzino: 30
• Peso massimo: 8 kg
• Diametro massimo utensile: 100 / 150 mm
• Lunghezza massima utensile: 250 mm

Media

• Collegamento elettrico principale: 380 V / 50 Hz
• Pressione dell'aria: 6 bar
• Trasportatore di trucioli: Si
