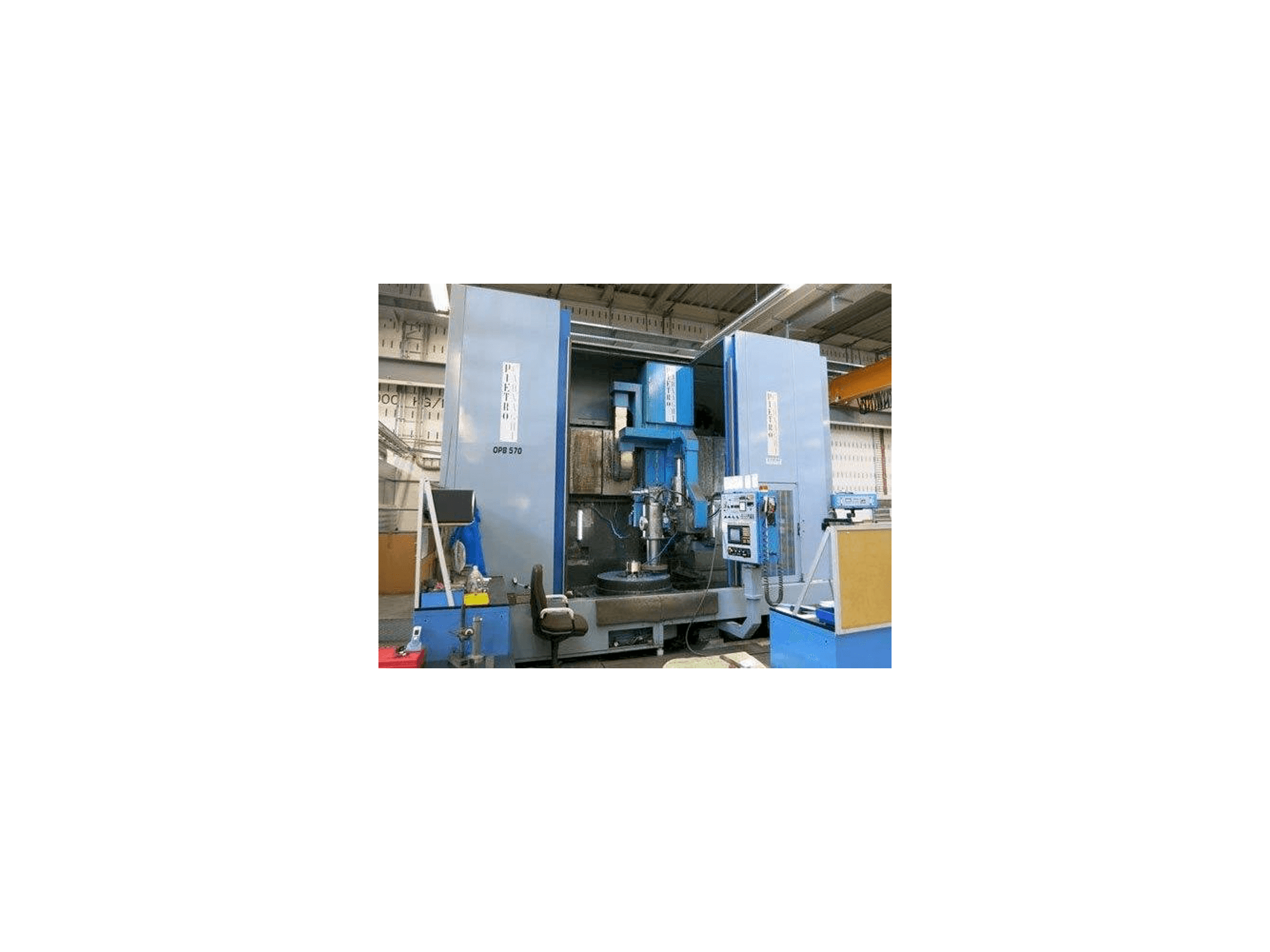

Vista frontale della macchina PIETRO CARNAGHI ATF 8 SH

Grazie per la visita

Questa macchina è stata venduta di recente. Controlla le macchine simili disponibili o inviaci una richiesta.

Vedi tutte le macchine simili

Vedi macchine simili

PIETRO CARNAGHI ATF 8 SH

Galleria foto

PIETRO CARNAGHI - ATF 8 SHIT-MIL-PIE-1980-00001

Venduta

Hai altre domande? Contattaci!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contatta su Whatsapp

GINDUMAC
Prodotti
Macchine utensili
Rettificatrice PIETRO CARNAGHI ATF 8 SH

Mostra in lingua originale

Questa rettificatrice PIETRO CARNAGHI ATF 8 SH è stata costruita nel 1980 e ha subito un retrofit nel 2004. È dotata di un'unità di controllo SINUMERIK System 3. La macchina ha 4 mandrini, 2 di loro lavorano con una gamma di velocità tra 1000 - 2800 rpm e il mandrino numero 3 ha una gamma di velocità 3000 - 6000 rpm. Include un dispositivo di bilanciamento automatico e diverse flange porta-ruote.

Panoramica

marca: PIETRO CARNAGHI
anno: 1980
MODELLO: ATF 8 SH
Ore di esercizio: 0
tipo di applicazione: Tornitura
Località: Italia
tipo di macchina: Tornio verticale
marca unità di controllo: SIEMENS

Informazioni tecniche - PIETRO CARNAGHI ATF 8 SH

Informazioni generali

Lunghezza macchina: 8500 mm
Larghezza macchina: 5000 mm
Altezza macchina: 4600 mm
Peso della macchina: 42000 KG

Sistema di controllo

Modello: SINUMERIK System 3
Marca: SIEMENS

Trasmissione principale

Numero di mandrini: 4
Intervallo di velocità del mandrino: 1000-2800 1/MIN
Potenza motore mandrino: 12 kW

Pezzo in lavorazione

Peso del pezzo in lavorazione: 2000 KG

Media

Collegamento elettrico principale: 400V
Raffreddamento interno: Si

Informazioni aggiuntive

Dotazione supplementare

Dispositivo di bilanciamento automatico
Dispositivo di rastrematura
Diverse flange porta-ruote

Vantaggi della macchina

Vantaggi qualitativi della macchina

Carro per la macinazione (trasversale): spostamento verticale 650 mm
Carro per la rettifica (trasversale) degli avanzamenti di lavoro: 0. 0005 - 50 mm/giro
Carro per la rettifica (trasversale) avanzamenti di lavoro: 0. 01 - 2000 mm/min
Carro per la rettifica (trasversale) rapido 4: m/min
Carro per la rettifica (trasversale) incremento minimo: 0. 001 mm
Carro per la macinazione (trasversale) a gattuccio precisione: 5 sec.
Mandrino 1 (per la rettifica in tondo esterna) diametro della mola: 250 - 400 mm
Potenza del mandrino 2 (alla guancia): 15 kw
Mandrino 3 (per rettifica interna) giri: 3000 - 6000 giri/min.
Diametro del mandrino 3 ruote: 250 mm

Vantaggi tecnici della macchina

Teste delle ruote: 4 unità
Diametro del tavolo magnetico: 1000 mm
Diametro massimo di passaggio: 1200 mm
Altezza di macinazione: 420 mm
Diametro massimo di rettifica esterno: 1100 mm
Diametro della tavola di tornitura: 1000 mm
Giri della tavola di tornitura: 5 - 150 giri/min.
Potenza del tavolo rotante: 10 kw
Carro per la macinazione (trasversale): include viti a ricircolo di sfere
Carro per la macinazione (trasversale): corsa trasversale 1180 mm

Informazioni extra

- Potenza del mandrino 3: 15 KW - Mandrino 4 (per rettifica interna) diametro mola: 50 mm - Diametro minimo di rettifica del mandrino 4: 90 mm - Giri del mandrino 4: 15000 rpm

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
