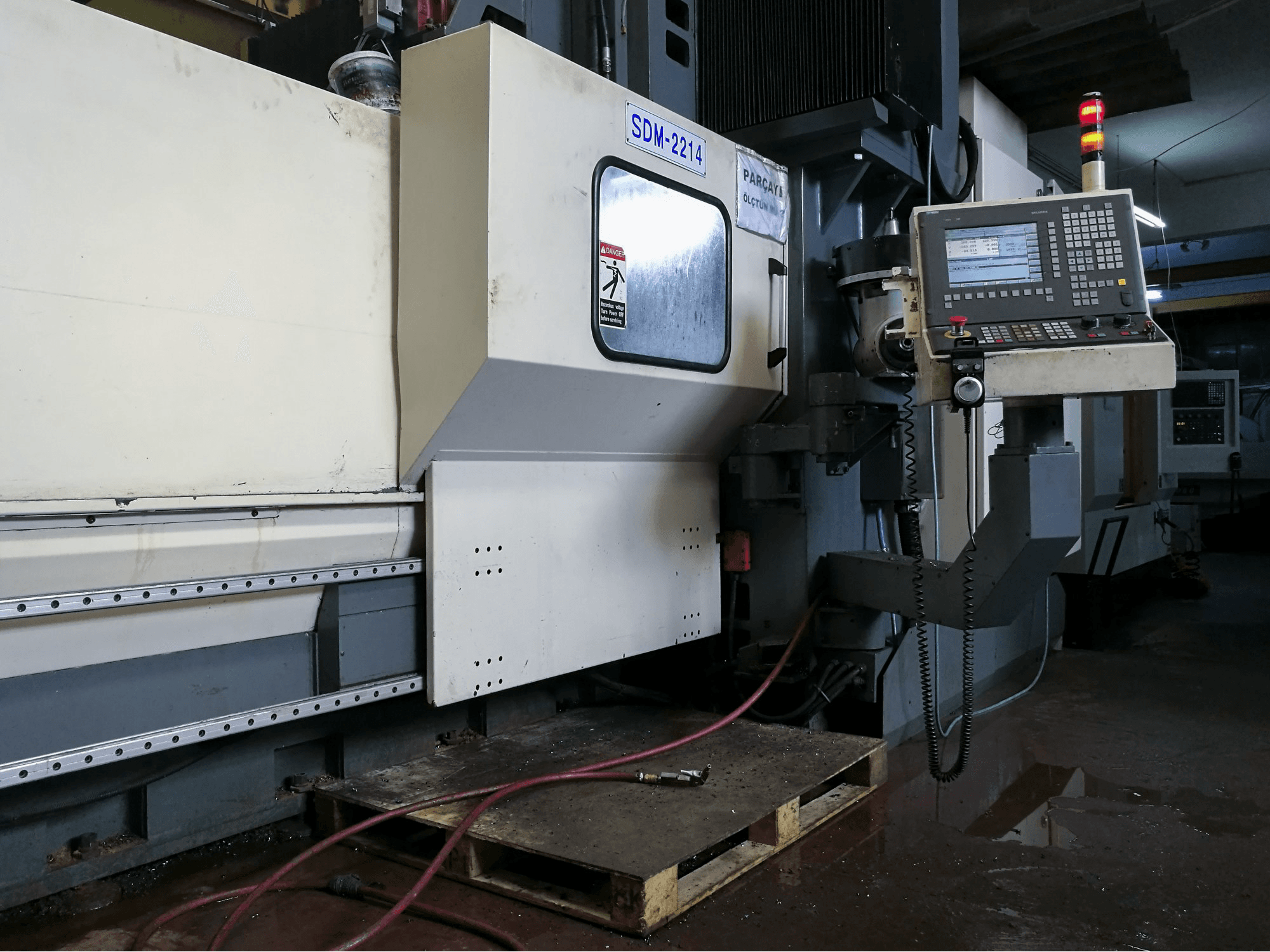

SANCO - SDM-2214TR-MIL-SAN-2008-00001

Informazioni generali

• Lunghezza macchina: 5500 mm
• Larghezza macchina: 4200 mm
• Altezza macchina: 4050 mm

Trasmissione principale

• Numero di mandrini: 1
• Intervallo di velocità del mandrino: 220-970 1/min
• Potenza motore mandrino: 22.5 kW
• Cono di adattamento: BT-50

Movimento

• Movimento ASSE-X: 2200 mm
• Alimentazione di lavoro ASSE-X: 1-5000 mm/min
• Corsa rapida ASSE-X: 12 m/min
• Precisione ASSE-X: 0.003
• Movimento ASSE-Y: 750 mm
• Alimentazione di lavoro ASSE-Y: 1-5000 mm/min
• Corsa rapida ASSE-Y: 10 m/min
• Precisione ASSE-Y: 0.003

Pezzo in lavorazione

• Peso del pezzo in lavorazione: 5000 kg

Piano di lavoro

• Lunghezza esterna: 2100 mm
• Larghezza esterna: 1000 mm
• Dimensioni sedi utensili: 22 mm
• Numero di sedi per utensili: 6
• Distanza tra: 125 mm

Utensili

• Peso massimo: 20 kg
• Diametro massimo utensile: 130/200 mm
• Lunghezza massima utensile: 300 mm

Media

• Collegamento elettrico principale: 200-575 V / 3 P / 50-60 Hz
• Consumo di energia: 50 kVA
• Pressione dell'aria: 5-7 bar
• Serbatoio di lubrificazione: 320 L
• Serbatoio olio: 80 L
