Weingartner - Vario 700-000MD-MIL-WEI-2011-00001
- GINDUMAC
- Prodotti
- Macchine utensili
- Vendita Weingartner Vario 700-000 | gindumac.com

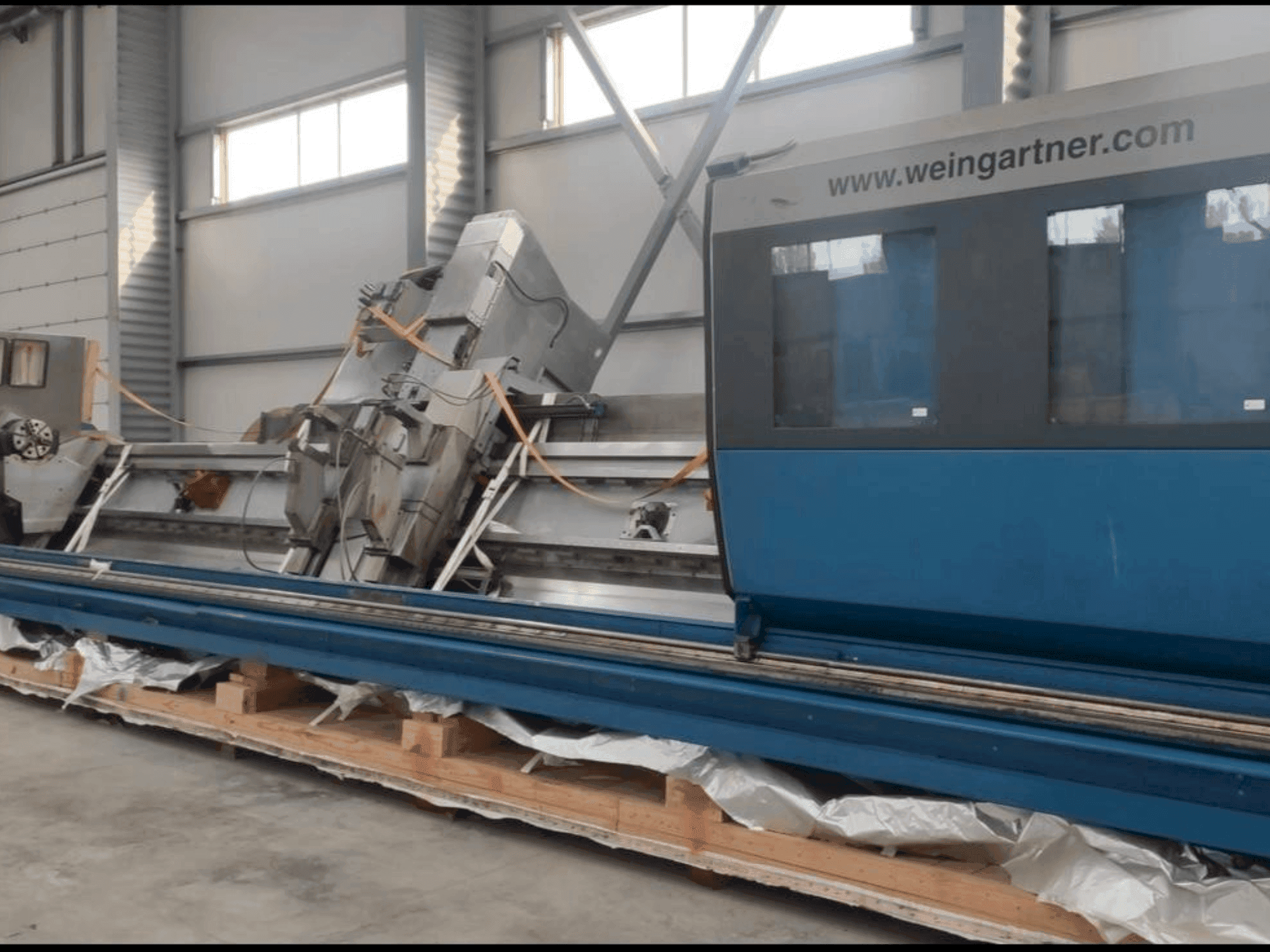

Questo centro di fresatura-tornitura a 4 assi Weingartner Vario 700-000 è stato prodotto nel 2011. Presenta un design robusto con un foro del mandrino principale di 108 mm e un mandrino in grado di bloccare diametri da 25 a 245 mm. La macchina supporta un diametro massimo della testa della fresa di 260 mm e offre un campo di rotazione di ±90°. Ideale per operazioni complesse di fresatura e tornitura, la Weingartner Vario 700-000 è una valida aggiunta a qualsiasi officina. Per ulteriori informazioni su questo centro di fresatura-tornitura, contattateci.
Panoramica
- marca: Weingartner
- anno: 2011
- MODELLO: Vario 700-000
- tipo di applicazione: Fresatura
- Località: Moldova
- tipo di macchina: Centro di tornitura
Informazioni tecniche - Weingartner Vario 700-000
Dimensioni
- Profondità macchina: 13500 mm
- Altezza macchina: 3750 mm
- Peso macchina: 42000 kg
Movimento
- Numero di assi: 4
- Corsa asse X: 10900 mm
- Corsa asse Y: 250 mm
Specifiche tecniche
- Velocità mandrino: 1800 RPM
Informazioni aggiuntive
Dotazione supplementare
- Testata: Avanzamento tramite servomotore AC: 1FT6 105 - 8SF71 - 3AG1, Coppia disponibile al mandrino principale in funzionamento S1, Rapporto di trasmissione a coppia conica: 4:1, Rapporto di trasmissione a vite senza fine: 15:1, Rapporto di riduzione totale: 60:1, Altezza mandrino principale: 1550 mm, Foro del mandrino principale: 108 mm, Mandrino Gr. 315: Diametro del foro: 95 mm, Pressione massima: 27 bar, Forza di serraggio massima a 27 bar: 17500 daN, Serraggio esterno: 25 - 245 mm, Serraggio interno: 90 - 310 mm
- Trasportatore di trucioli: Potenza motrice: 1,1 kW, Larghezza di scarico: 250 mm, Altezza di scarico: 850 mm, Trucioli trasportati: 300 dm³/h
- Impianto idraulico: Portata della pompa: 27 l/min, Pressione massima del sistema: 80 bar, Potenza motrice: 4,6 kW, Capacità del serbatoio: 60 l, Potenza del radiatore dell'olio: 0,3 kW
- Unità di fresatura PUFK-320: Unità di fresatura periferica e a creatore, asse di rotazione A alimentato da servomotore AC: 1FT6 084 - 8AF71 - 3EL4, Rapporto riduttore epicicloidale: 70:1, Rapporto di trasmissione: 3:1, Rapporto di riduzione totale: 210:1, Velocità massima di rotazione: 90°/sec, Campo di rotazione: ±90°, Avanzamento tramite motore mandrino principale AC: 1PH7 137 - 2NF22 - 0CJ2, Diametro massimo della testa della fresa: 260 mm, Velocità massima della testa della fresa: 300 min-¹
- Unità di pelatura (opzione): Alimentazione tramite motore del mandrino principale CA: 1PH7 137 - 2NF22 - 0CC2, Rapporto di trasmissione: 2,4:1, Velocità massima della testa di taglio: 1800 min-¹
- Posto fisso anteriore: Gamma di diametri (ganasce di fresatura): 25 - 220 mm, Forza di serraggio massima a 80 bar (senza efficienza): 1200 daN, Pressione massima di serraggio: 80 bar
- Poggiatesta posteriore: Gamma di diametri (ganasce di fresatura lunghe): 25 - 220 mm, Forza di serraggio massima a 80 bar (senza efficienza): 1200 daN, Pressione massima di serraggio: 80 bar
- Contropunta: Avanzamento tramite servomotore AC: 1FT6 064 - 6AF71 - 3EK4, Rapporto di trasmissione ortogonale: 50:1, Traslazione rapida max: 5000 mm/min, Diametro punta: 160 mm, Corsa: 200 mm, Pressione a 50 bar: 1500 daN, Tensione a 50 bar: 1000 daN, Pressione massima: 50 bar
- Supporto del pezzo: Gamma di diametri: 70 - 220 mm
- Specifiche della macchina: Tensione di alimentazione: 3 x 380 V ± 10%, Ciclo: 50 Hz ± 2%, Potenza massima in ingresso: 57 kW, Potenza massima: 100 A, Tensione di controllo: 24 V DC, Pressione di sistema (pneumatica): 6 - 10 bar, Consumo d'aria: 15 - 20 m³/ora, Connettore aria: ½", Pressione di sistema (idraulica): 90 bar
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
